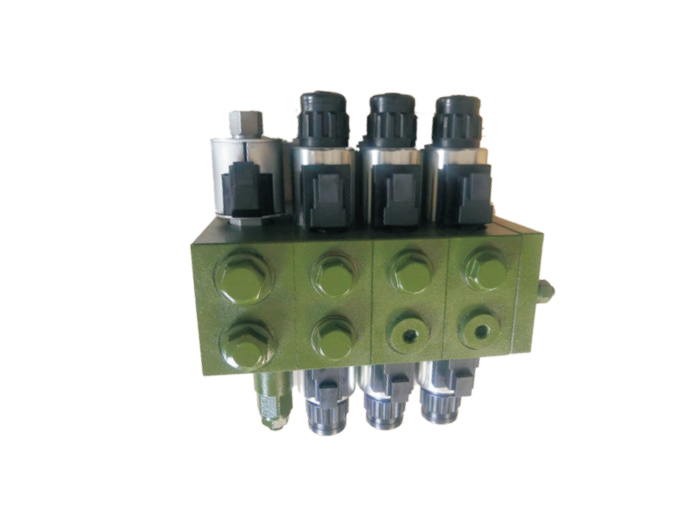

Controllo dei dettagli di installazione della valvola multidirezionale elettromagnetica

La qualità dell'installazione delle valvole multidirezionali elettromagnetiche influisce direttamente sulla stabilità, sulla velocità di risposta e sulla durata dei sistemi idraulici. Di seguito sono riportati i dettagli chiave che richiedono un controllo rigoroso durante l'installazione, che copre la preparazione preliminare, le fasi di installazione, i punti di messa in servizio e la risoluzione dei problemi comuni:

I. Preparativi pre-installazione

**Verifica parametri valvola**

Verificare che il modello della valvola, il diametro nominale, la pressione di esercizio (pressione nominale/pressione di picco) e la portata corrispondano al sistema.

Verificare che la tensione e la corrente dell'elettrovalvola (AC/DC) siano coerenti con il sistema di controllo per evitare di bruciare la bobina.

Confermare che le funzioni della valvola (funzione di posizione neutra, numero di bobine) soddisfino i requisiti di progettazione (ad esempio, tipo O, tipo Y, tipo P, ecc.).

**Pulire tubazioni e olio**

Utilizzare gas ad alta pressione o apparecchiature di lavaggio specializzate per rimuovere scorie di saldatura, limatura di ferro e altre impurità dai tubi (si consiglia un livello di pulizia NAS 1638 Classe 7 o superiore).

L'olio nuovo deve essere filtrato (elemento filtrante da 5~10μm) per evitare che il particolato ostruisca il nucleo della valvola.

**Ispeziona le guarnizioni**

Verificare che i materiali dell'O-ring e delle guarnizioni (ad esempio NBR, FKM) siano compatibili con l'olio idraulico (olio minerale/acqua-glicole, ecc.).

Applicare una piccola quantità di olio idraulico alle guarnizioni prima dell'installazione per evitare lacerazioni.

II. Dettagli chiave durante l'installazione

Fissaggio e collegamento del corpo valvola

Planarità della superficie di montaggio: la ruvidità della superficie di montaggio del blocco valvola o della piastra di base deve essere ≤Ra 0,8μm e la planarità ≤0,01 mm/100 mm per evitare perdite o deformazione del corpo valvola.

Sequenza di serraggio dei bulloni: serrare per fasi lungo la diagonale (ad esempio, aumentando la coppia in 2-3 fasi), facendo riferimento ai valori di coppia forniti dal produttore (un serraggio eccessivo causerà la deformazione del corpo valvola).

Allineamento della porta dell'olio: assicurarsi che l'ingresso e l'uscita siano allineati con la tubazione; non tirare con forza il collegamento della tubazione.

Cablaggio dell'elettrovalvola

Utilizzare cavi schermati per ridurre le interferenze; assicurarsi che i terminali siano crimpati saldamente.

L'intervallo di fluttuazione della tensione della bobina deve essere controllato entro ±10% (ad esempio, 21,6~26,4 V per un sistema a 24 V CC).

Se il gruppo valvola è dotato di controllo pilota, la pressione del circuito dell'olio pilota deve essere controllata separatamente (solitamente 0,3~0,5MPa).

Trattamento della porta di scarico dell'olio

Una porta di scarico dell'olio separata (se applicabile) deve ritornare direttamente al serbatoio dell'olio e la tubazione deve essere priva di contropressione; in caso contrario, il nucleo della valvola potrebbe non riuscire a ripristinarsi.

Il tubo di scarico dell'olio dovrebbe idealmente essere più basso della posizione di installazione del corpo valvola per evitare sifonamenti.

III. Debug e verifica

Prova a vuoto

Per prima cosa avviare brevemente il motore e osservare se la rotazione della pompa dell'olio è corretta per eliminare l'immissione di aria nel sistema.

Spingere manualmente l'otturatore della valvola (se è disponibile un dispositivo di emergenza meccanico) per verificare se l'attuatore funziona correttamente.

Prova di accensione

Accendere ciascun circuito in sequenza e ascoltare un suono nitido quando l'elettrovalvola commuta (un suono sordo indica un inceppamento).

Misurare l'aumento della temperatura della bobina; un aumento della temperatura ≤40℃ dopo 1 ora di funzionamento continuo è normale.

Prova di carico

Aumentare gradualmente la pressione del sistema fino al valore nominale e verificare la presenza di perdite su tutte le interfacce del corpo valvola.

Verificare il tempo di risposta alla commutazione (normalmente ≤0,1 s) e la ripetibilità.

IV. Problemi comuni e soluzioni

Problema | Possibile causa | Soluzione

La bobina della valvola non cambia direzione | Bobina solenoide bruciata/tensione insufficiente | Sostituire la bobina, verificare la stabilità dell'alimentazione

Grande perdita interna | Usura/contaminazione e inceppamento della spola della valvola | Smontare, pulire o sostituire la bobina della valvola

Vibrazioni e rumore del sistema | Risonanza della pipeline/shock idraulico | Aggiungere l'accumulatore o regolare l'orifizio di smorzamento

Ritardo di commutazione | Viscosità dell'olio troppo alta/pressione pilota insufficiente | Sostituire con olio appropriato o regolare la pressione pilota

V. Raccomandazioni per la manutenzione

Ispezione regolare: controllare la coppia dei bulloni del corpo valvola e le condizioni di tenuta ogni 500 ore.

Controllo della contaminazione: sostituire l'elemento filtrante ogni 2000 ore; mantenere la pulizia dell'olio al livello ISO 4406 18/16/13.

Inventario dei pezzi di ricambio: date la priorità allo stoccaggio di bobine e guarnizioni dei solenoidi per ridurre al minimo i tempi di fermo.

Suggerimento: per valvole a più vie complesse (come valvole proporzionali, valvole sensibili al carico), si consiglia di utilizzare il software di messa in servizio del produttore per la calibrazione dei parametri. Se il sistema presenta frequenti malfunzionamenti, è necessario verificare se le prestazioni della valvola sono ridotte a causa della temperatura dell'olio eccessivamente elevata (>65℃) o dell'ossidazione dell'olio.
