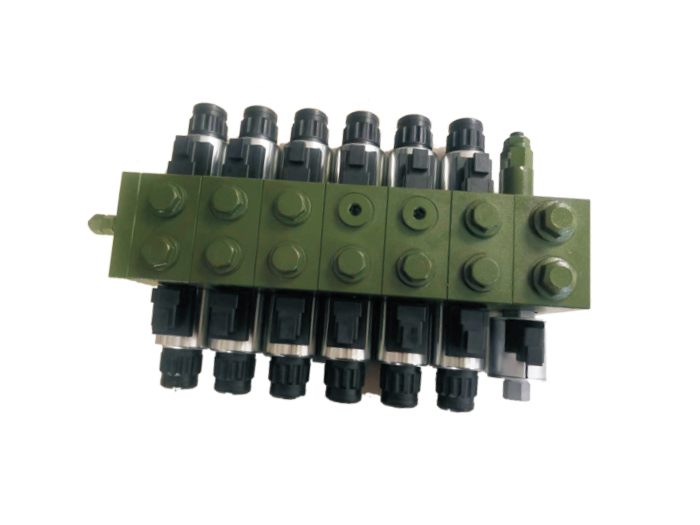

Quali sono i requisiti dei materiali per le valvole multivie elettromagnetiche?

La scelta del materiale per una valvola multidirezionale elettromagnetica influisce direttamente sulla sua resistenza alla pressione, resistenza all'usura, resistenza alla corrosione e durata. Richiede una considerazione completa di fattori quali la pressione operativa, le caratteristiche del mezzo e le condizioni ambientali.

Di seguito sono riportati i requisiti chiave per la selezione dei materiali e le soluzioni applicative tipiche:

I. Requisiti materiali dei componenti principali

1. Materiale del corpo valvola

Tipo materiale | Caratteristiche | Scenari applicabili

Ghisa duttile (QT500-7) | Elevata resistenza (resistenza alla trazione ≥500MPa), buon smorzamento delle vibrazioni, basso costo | Sistemi a media e bassa pressione (≤35MPa), macchinari per l'ingegneria

Acciaio forgiato (42CrMo) | Resistenza ultraelevata (resistenza alla trazione ≥ 1000 MPa), resistente alla fatica, trattato termicamente e temperato | Sistemi ad alta pressione (42MPa), apparecchiature metallurgiche

Lega di alluminio (6061-T6) | Leggero (densità 2,7 g/cm³), resistente alla corrosione, ma resistenza alla pressione inferiore (≤21 MPa) | Aviazione, apparecchiature mobili

Acciaio inossidabile (316L) | Resistente alla corrosione acida e alcalina/acqua di mare, ma costo elevato | Industria chimica, piattaforme offshore

Trattamento speciale:

Finitura della parete interna: Ra≤0,4μm, riducendo la resistenza al flusso.

Rinforzo del rivestimento: la cavità del corpo della valvola è rivestita con un rivestimento WC-Co (durezza HV1200), resistente all'erosione delle particelle.

2. Nucleo e manicotto della valvola

Combinazione di materiali | Vantaggi | Parametri tecnici

Cromatura dura 20CrMnTi carburata e temprata | Durezza superficiale HRC60-62, Resistenza all'usura | Spessore della placcatura ≥ 0,03 mm, durata ≥ 1 milione di cicli

Rivestimento in PTFE in acciaio inossidabile (440C) | Resistente alla corrosione e basso coefficiente di attrito (μ≤0,05) | Adatto per fluidi acqua-glicole

Ceramica (Al₂O₃/ZrO₂) | Ultra resistente all'usura, antiaderenza, ma fragile | Utilizzato per condizioni di lavoro estreme ad alta pressione (≥60 MPa).

Vestibilità precisa:

Controllo del gioco del nucleo della valvola e dell'orifizio della valvola:

Valvola ordinaria: 0,01~0,03 mm

Valvola ad alta precisione: ≤0,005 mm (richiede un gruppo a temperatura controllata)

3. Sigilli

Materiale | Intervallo di temperatura | Resistenza mediatica | Durata della vita

Gomma nitrilica (NBR) | -30℃~100℃ Olio minerale, emulsione acqua-olio: 500.000 cicli

Gomma fluorurata (FKM): -20℃~200℃, acidi e alcali, oli esterici sintetici: 1 milione di cicli

Poliuretano (PU): -40℃~80℃, elevata resistenza all'usura, ma non resistente all'idrolisi: 300.000 cicli

Scheletro metallico PTFE: -100℃~260℃, tutti gli oli idraulici, mezzi altamente corrosivi: 2 milioni di cicli

II. Strategia di selezione dei materiali basata sulle condizioni di lavoro

1. Condizioni di lavoro gravose e ad alta pressione (ad esempio, macchine per la perforazione di tunnel)

Corpo valvola: acciaio forgiato 42CrMo (bonificato HB280-320)

Nucleo della valvola: lega di stellite rivestita al laser 20CrMnTi carburata e temprata

Guarnizione: guarnizione composita FKM PTFE

2. 3. Ambienti corrosivi (ad esempio, apparecchiature chimiche)

Corpo valvola: acciaio inossidabile 316L (passivato)

Nucleo della valvola: acciaio inossidabile temprato per precipitazione 17-4PH

Sigillatura: struttura a incapsulamento completo in PTFE

4. Ambienti a bassa temperatura (ad esempio, macchinari di terra)

Corpo valvola: QT400-18L (ferro duttile a bassa temperatura, energia d'impatto -60 ℃ ≥ 12 J)

Sigillatura: Gomma siliconica (MVQ) o Gomma nitrilica butadiene idrogenata (HNBR)

5. Attrezzature alimentari/farmaceutiche

Corpo valvola: acciaio inossidabile 304 (Ra≤0,2μm elettrolucidato)

Guarnizione: gomma EPDM certificata FDA

III. Applicazione di materiali funzionali speciali

Requisiti antistatici:

Nucleo della valvola con aggiunta di fibra di carbonio (resistività di volume ≤10⁶Ω·cm) per evitare che le scintille possano incendiare la polvere.

Design per la riduzione del peso:

Corpo valvola in lega di titanio (TC4), con la stessa resistenza dell'acciaio ma più leggero del 40%.

Durata ultra lunga:

Il nucleo della valvola utilizza un rivestimento in carbonio simile al diamante (DLC), con un coefficiente di attrito <0,02.

IV. Guasti materiali comuni e contromisure

Modalità di fallimento | Causa | Soluzione

Punteggio del nucleo della valvola | Particelle dure che si insinuano nello spazio | Sostituire con il filtro in linea del manicotto della valvola rivestito WC-Co

Rigonfiamento della guarnizione | Incompatibilità con oli e materiali | Sostituire con materiale FKM o PTFE

Rottura del corpo valvola | Difetti di fusione o shock di pressione | Utilizzare un design di ottimizzazione dello stress degli elementi finiti del corpo valvola in acciaio forgiato

V. Tendenze future dei materiali

Materiali intelligenti: nucleo della valvola in lega a memoria di forma, regolazione del flusso adattabile alla temperatura.

Materiali nanocompositi: corpo valvola rinforzato con grafene, resistenza aumentata del 50%.

Stampa 3D: materiali con gradiente di struttura ottimizzati per topologia (ad esempio canali di raffreddamento compositi rame-acciaio).

Raccomandazione per la selezione: è necessaria una valutazione completa, considerando fattori quali il costo (i materiali rappresentano il 30%~50% del costo totale del corpo valvola), le condizioni operative e il ciclo di manutenzione. Dai priorità alle opzioni relative ai materiali certificati ISO 4400/DIN 24340.
